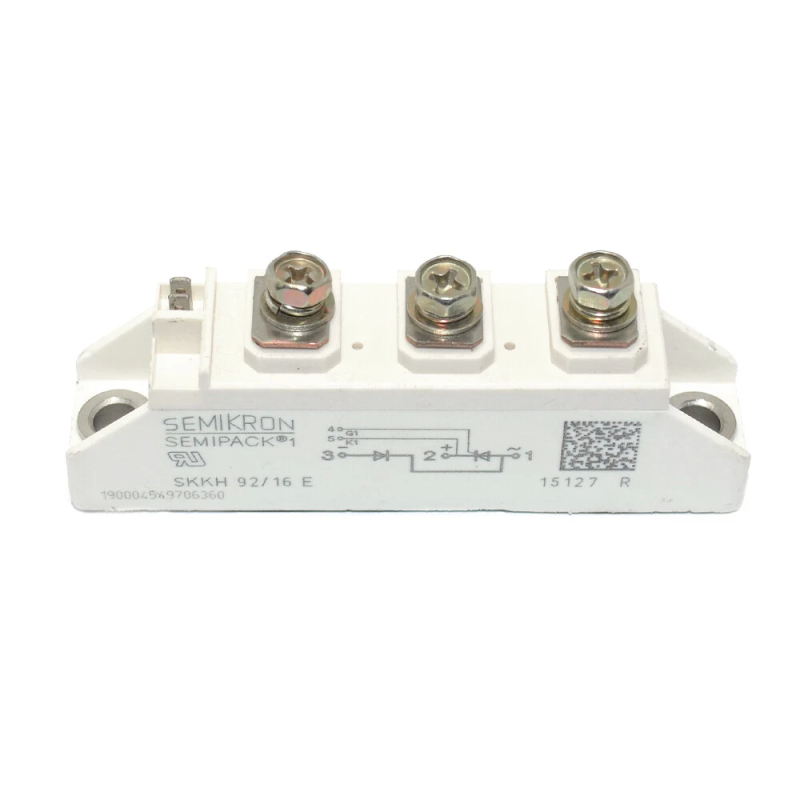

SEMIKRON SKKH92/16E 95 A 1600 V Güç Yarı İletken Modülü | Çift Seri Diyot & Tiristör | SEMIPACK 1 Endüstriyel Tip

Kullanım Alanları

DC motor kontrol sistemleri (CNC, torna/freze makineleri)

AC motor soft-starter’ları, endüstriyel fırınlar ve kimyasal proses sıcaklık kontrolü

Profesyonel sahne/stüdyo ışık dimmer’leri

Sürekli akım (IT(AV)): 98 A @85 °C (sinüs 180°)   (ortalama 95 A)

Darbe (surge) akımı (ITSM): 2000 A (10 ms, Tj = 25 °C); 1750 A @130 °C

Bloklama gerilimi: 1600 V VRRM/VDRM; 1700 V VRSM

On-state voltajı (VT): yaklaşık 1.7–1.85 V @300 A, 0.85–0.95 V @130 °C

Slope direnci (rT): 3.3–4.0 mΩ @130 °C

dv/dt toleransı: 1000 V/µs @130 °C; di/dt kritik: 140 A/µs

Turn-off süresi (tq): 200 µs @130 °C

Gate trigger: IGT = 100 mA; VGT ≈ 2.5 V; Holding current 150–250 mA

Termal direnç Rth(j–c): 0.115 K/W modül genel; chip başına 0.230 K/W

Çalışma sıcaklığı: –40 +125 °C junction; –40 … +125 °C case
